Automatisme 1

Formation - TIA PORTAL - 04/2021

Grafcet : SFC

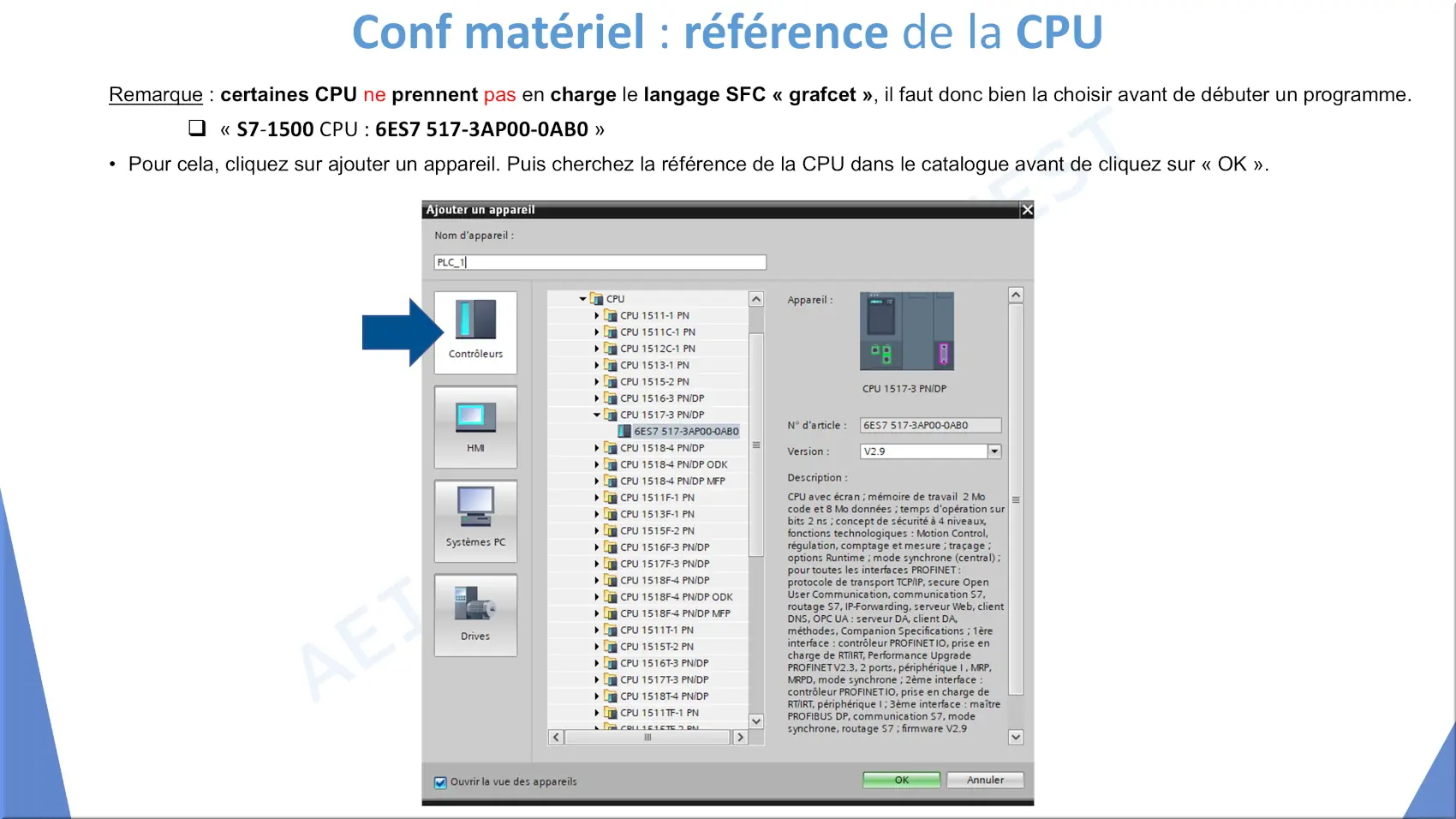

Conf matériel : référence de la CPU

Conf matériel : référence de la CPU

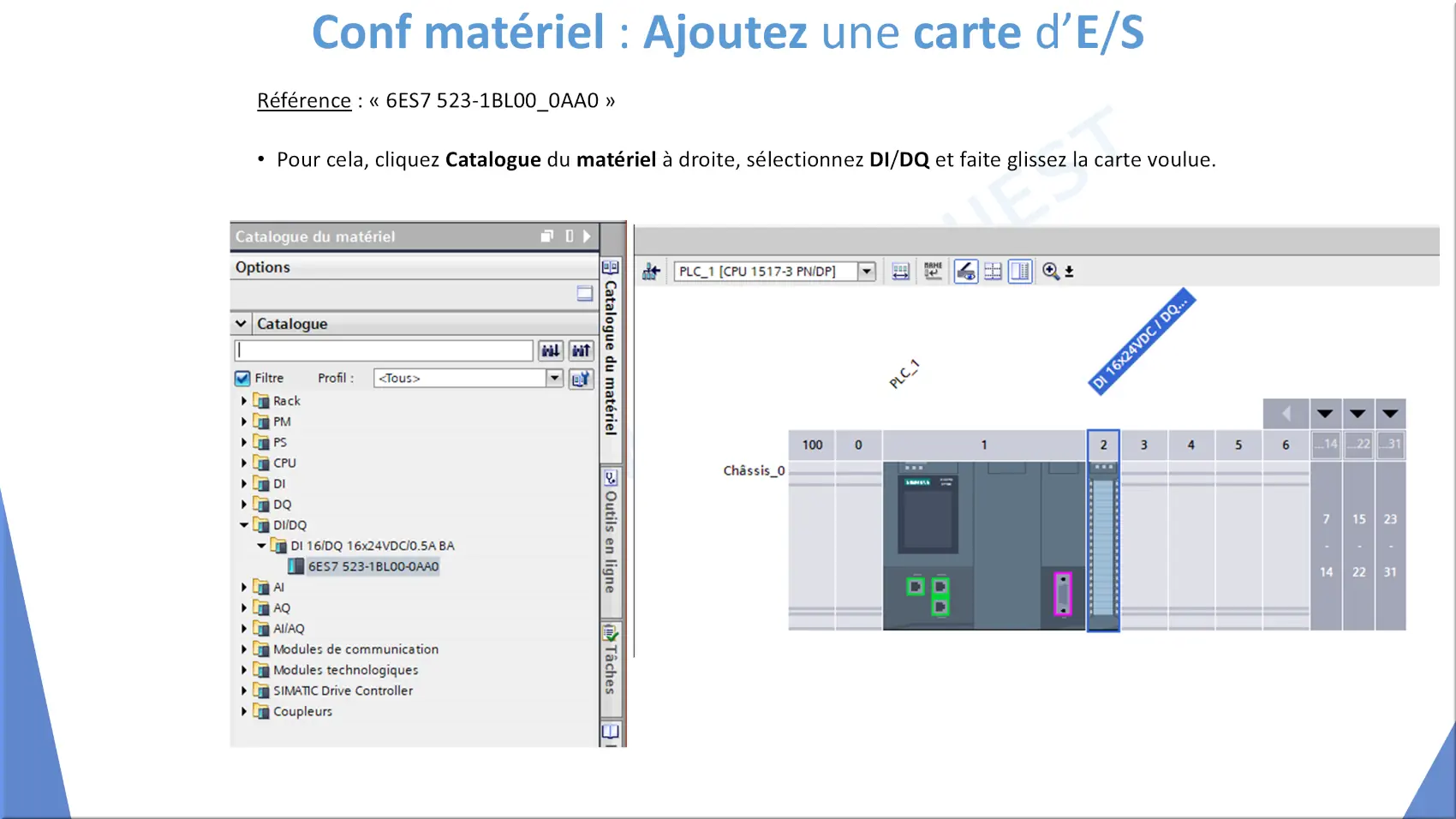

Conf matériel : Ajoutez une carte d’E/S

Conf matériel : Ajoutez une carte d’E/S

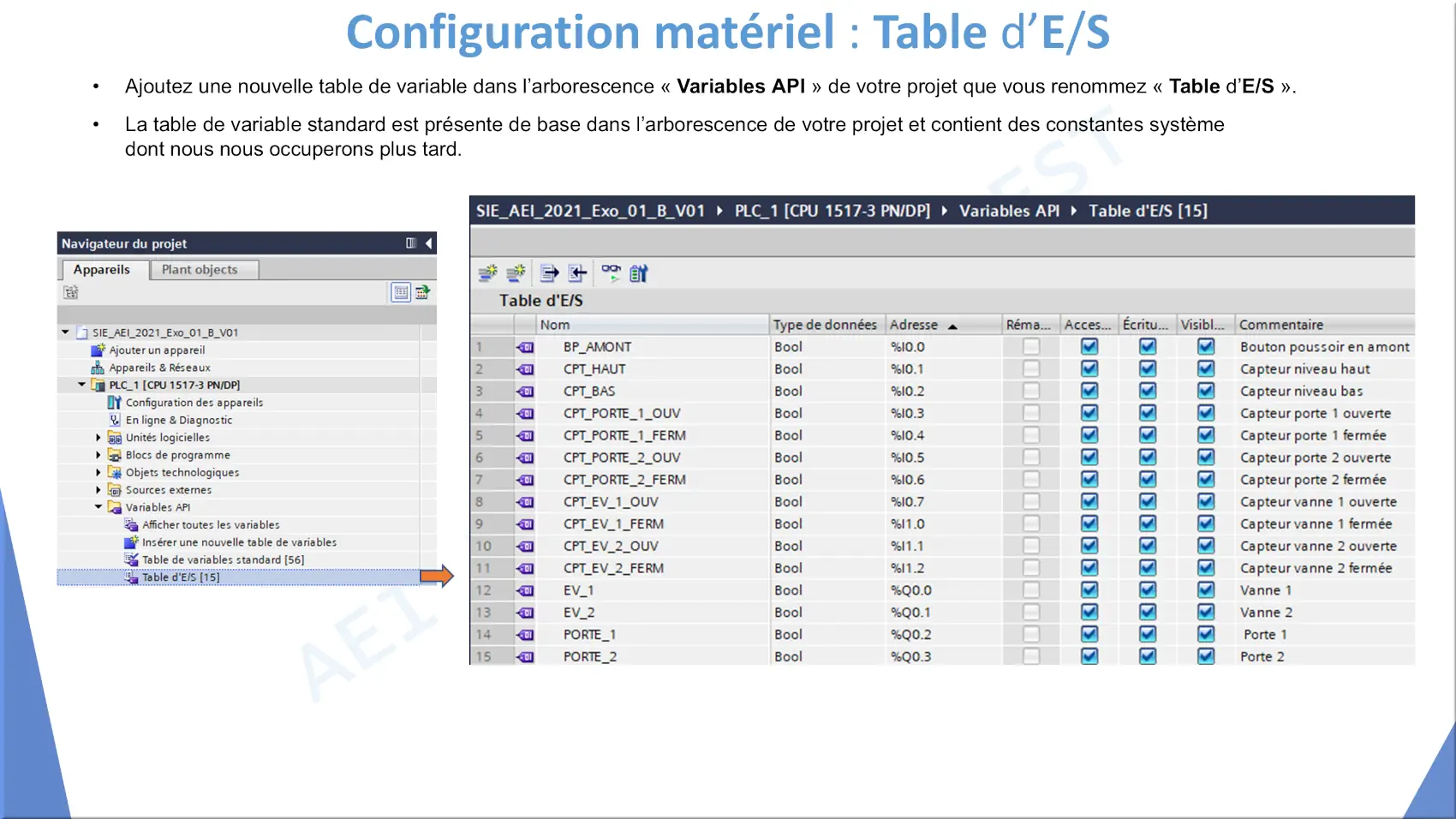

Configuration matériel : Table d’E/S

Configuration matériel : Table d’E/S

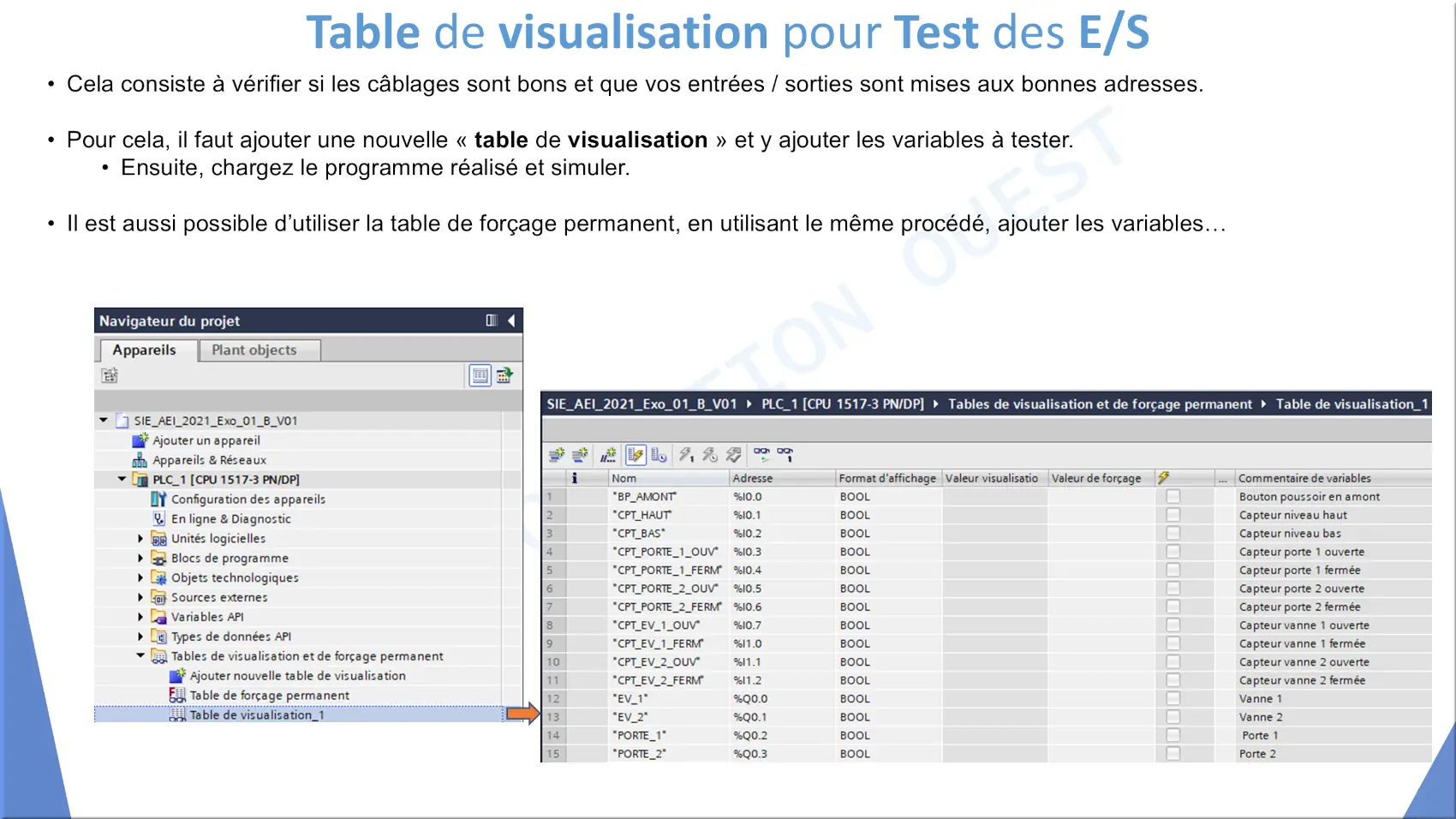

Table de visualisation pour Test des E/S

Table de visualisation pour Test des E/S

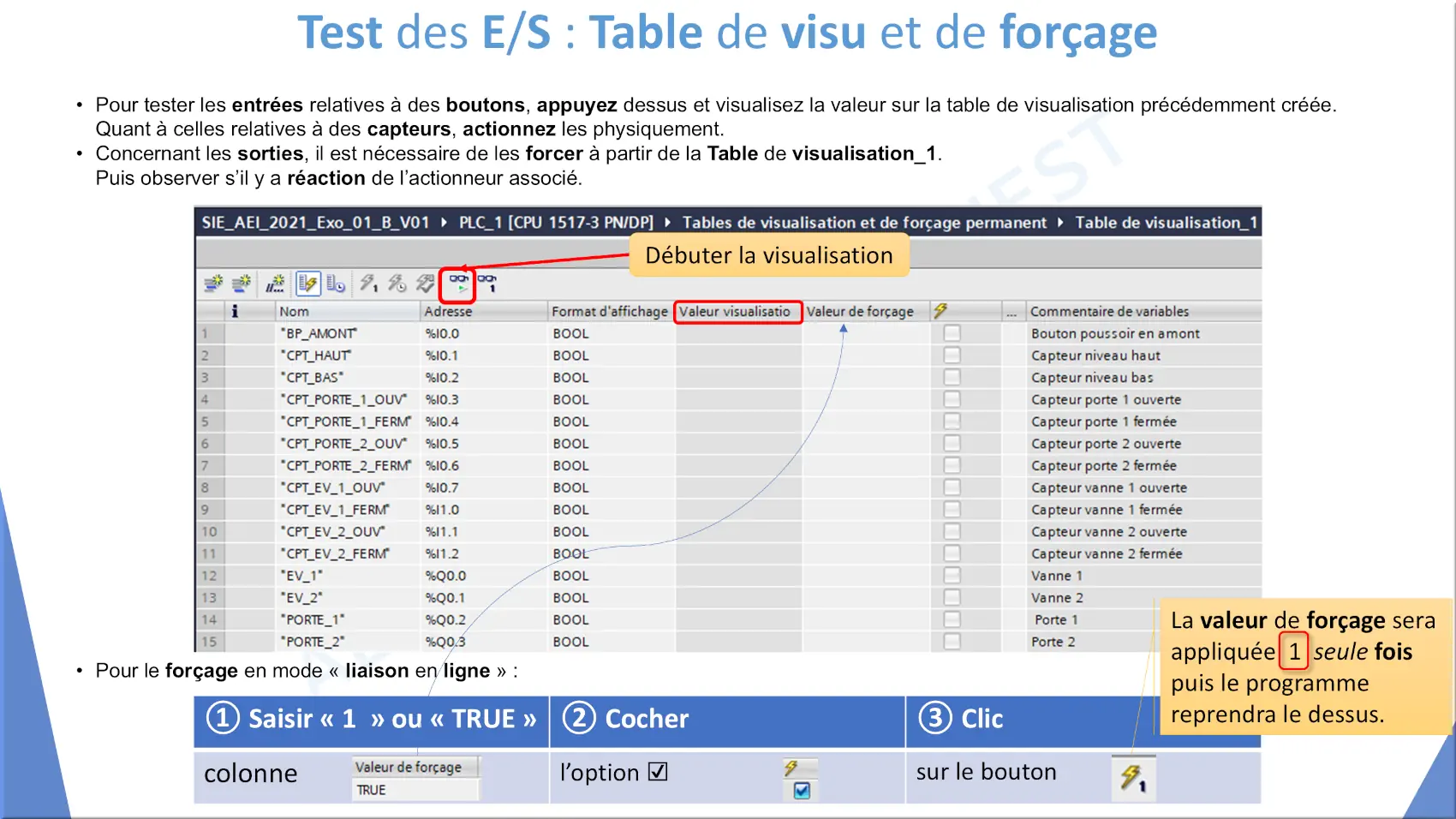

Test des E/S : Table de visu et de forçage

Test des E/S : Table de visu et de forçage

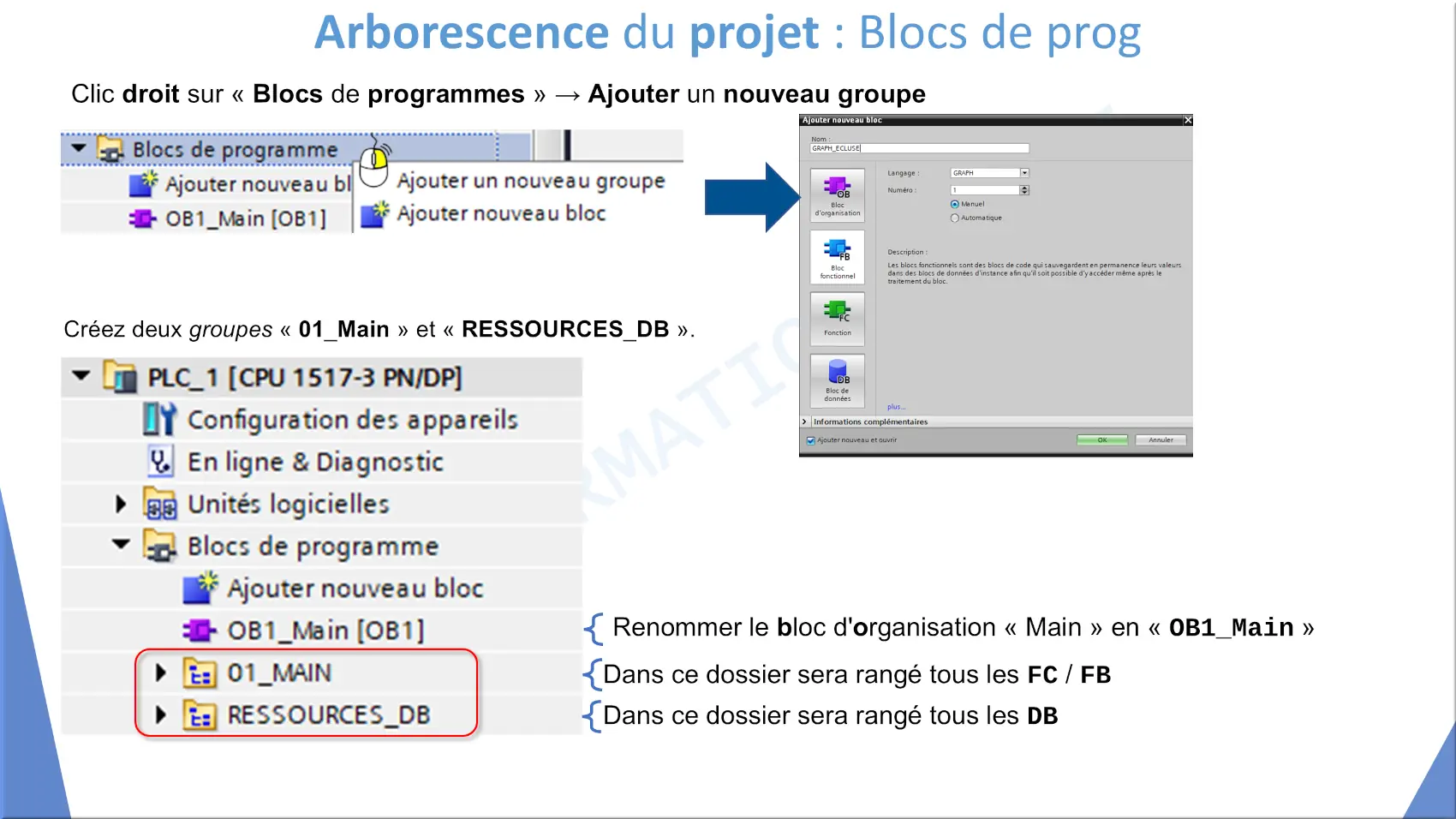

Arborescence du projet : Blocs de prog

Arborescence du projet : Blocs de prog

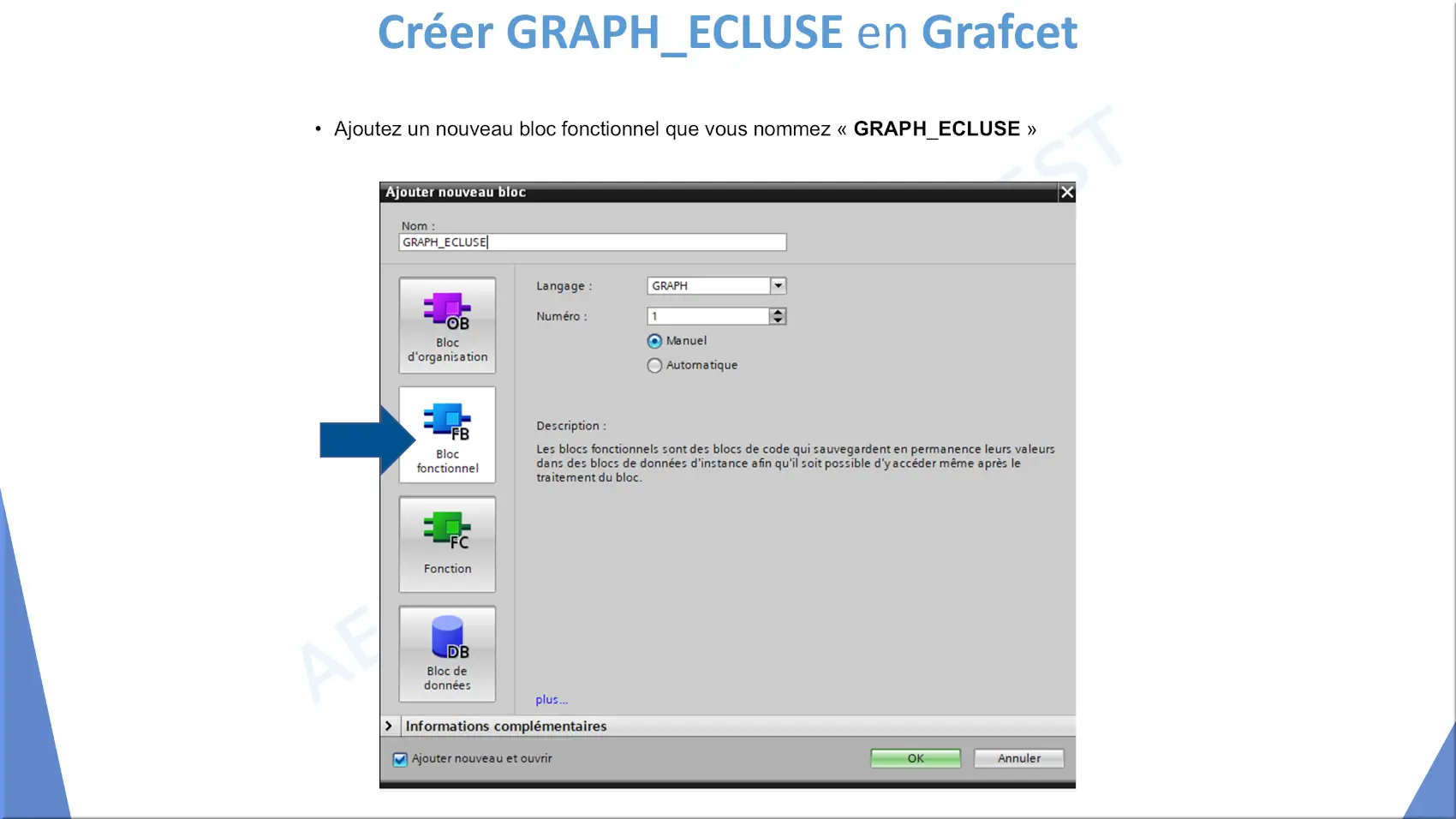

Créer GRAPH_ECLUSE en Grafcet

Créer GRAPH_ECLUSE en Grafcet

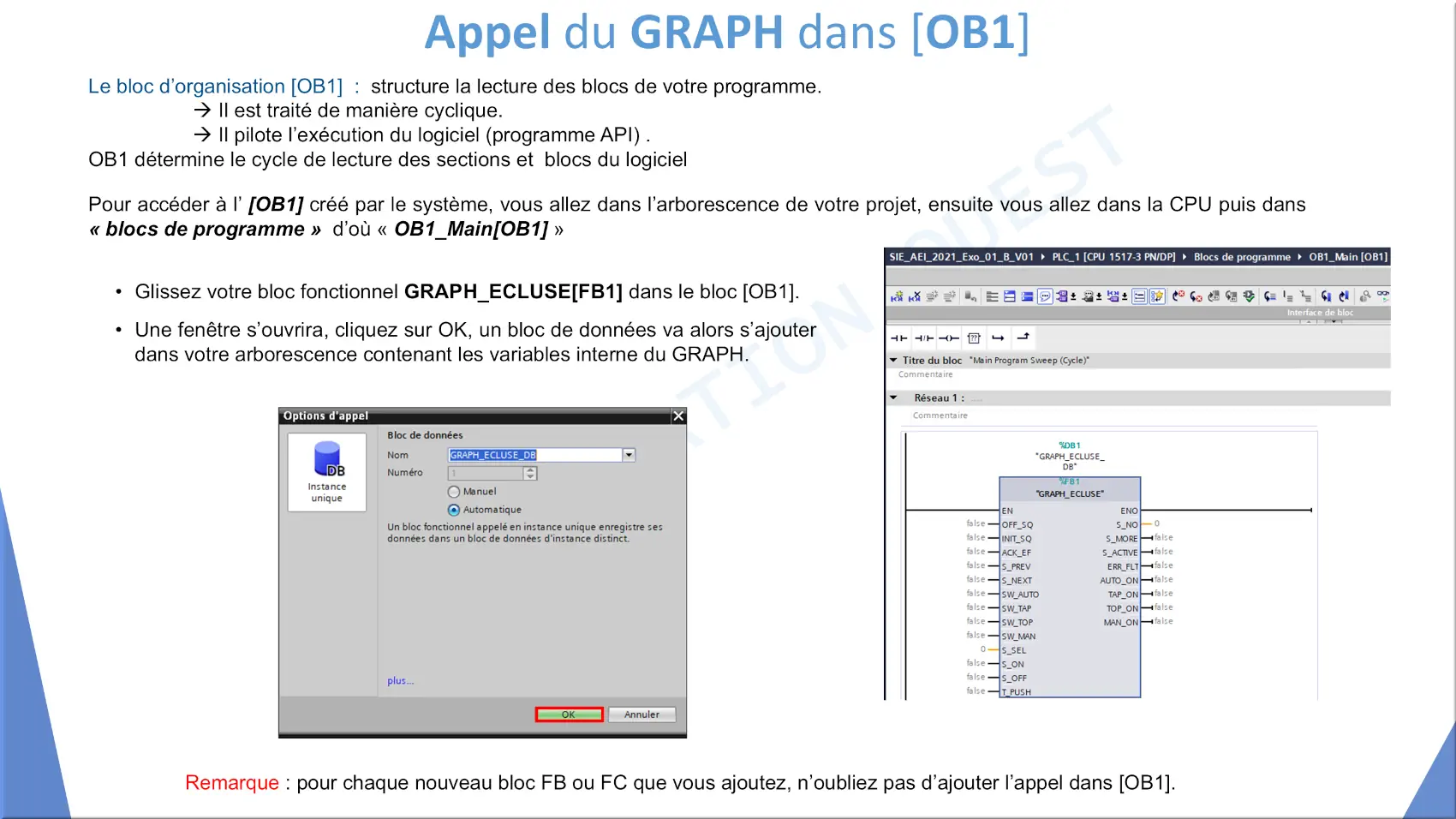

Appel du GRAPH dans [OB1]

Appel du GRAPH dans [OB1]

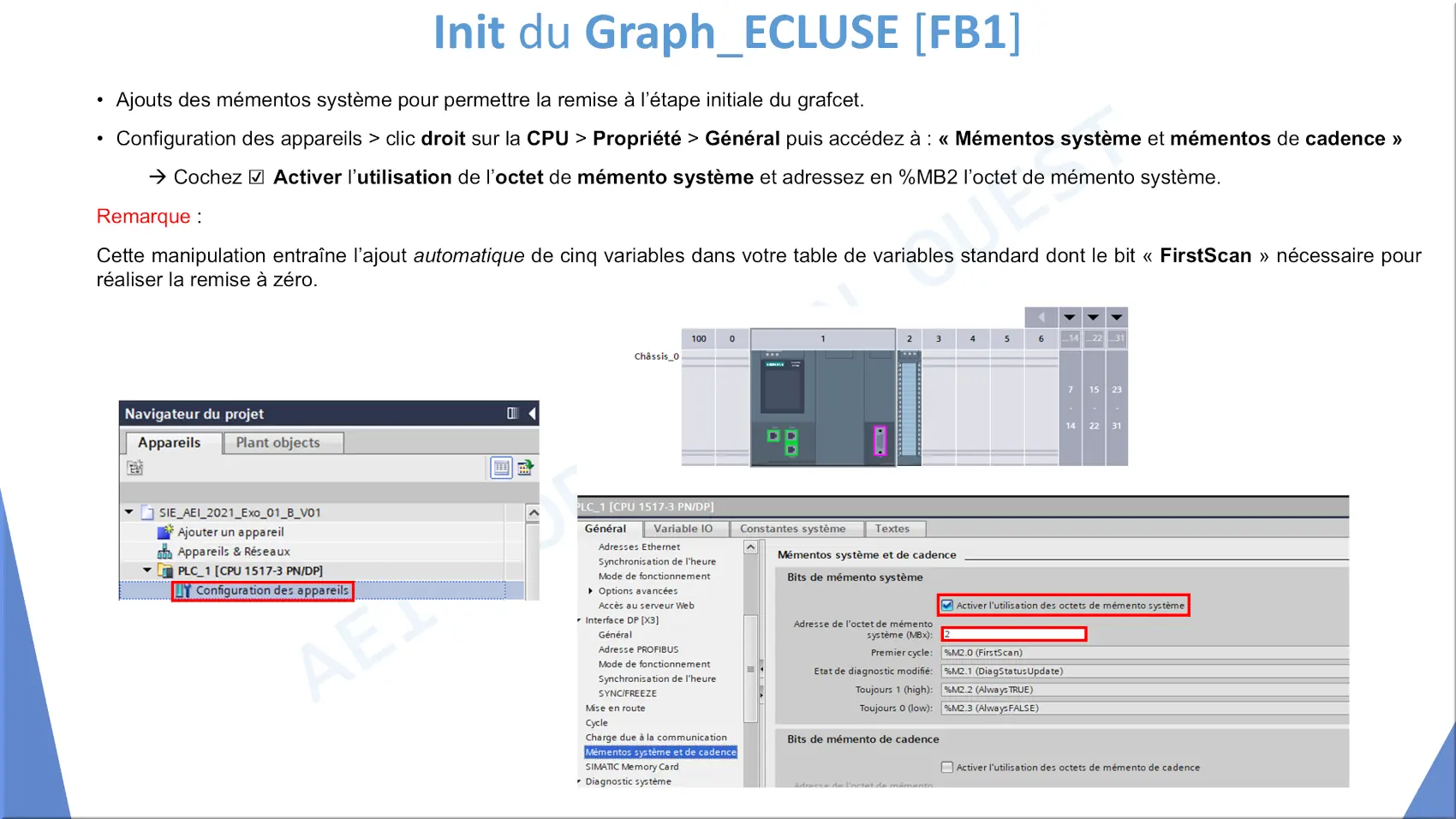

Init du Graph_ECLUSE [FB1]

Init du Graph_ECLUSE [FB1]

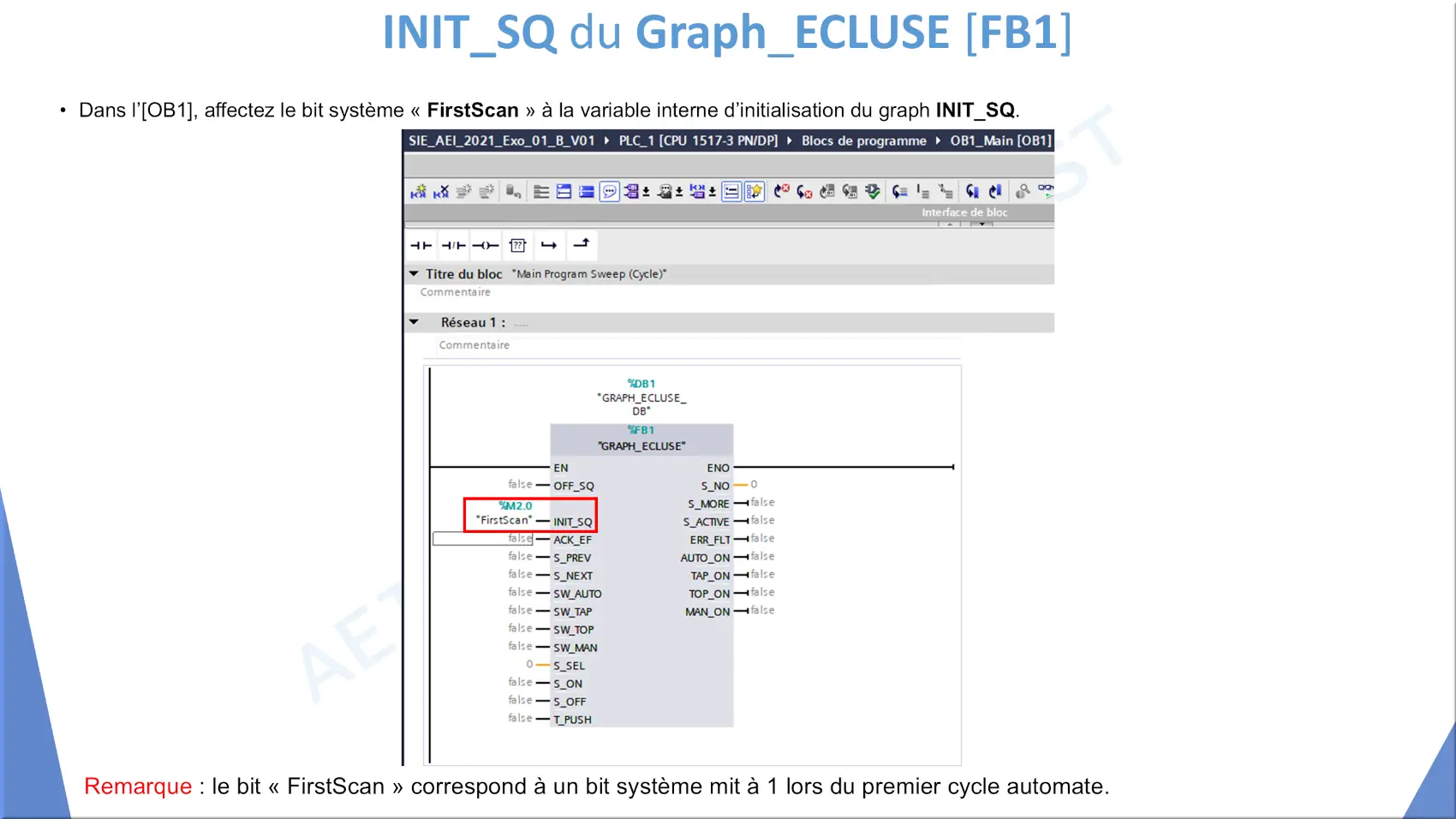

INIT_SQ du Graph_ECLUSE [FB1]

INIT_SQ du Graph_ECLUSE [FB1]

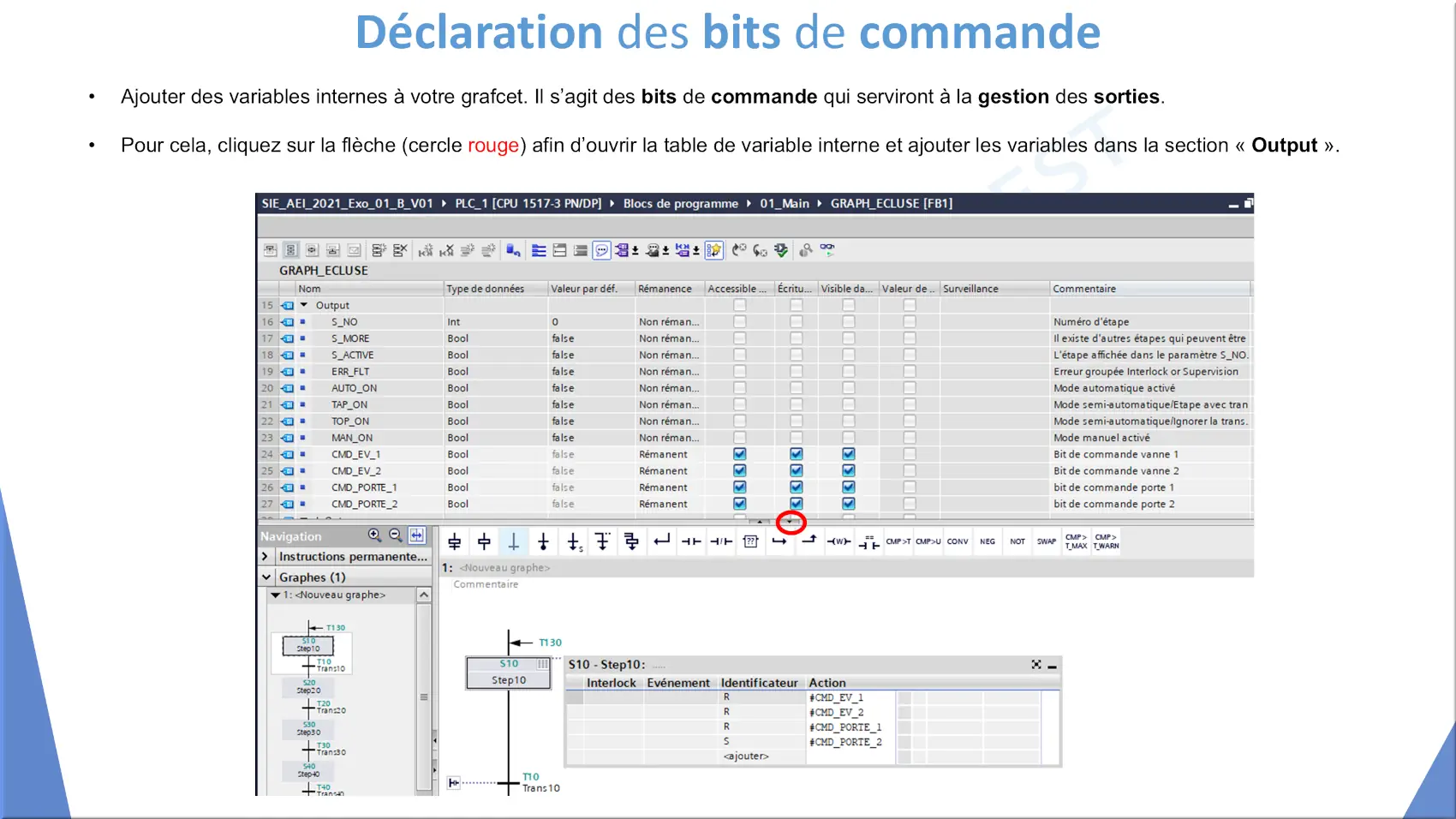

Déclaration des bits de commande

Déclaration des bits de commande

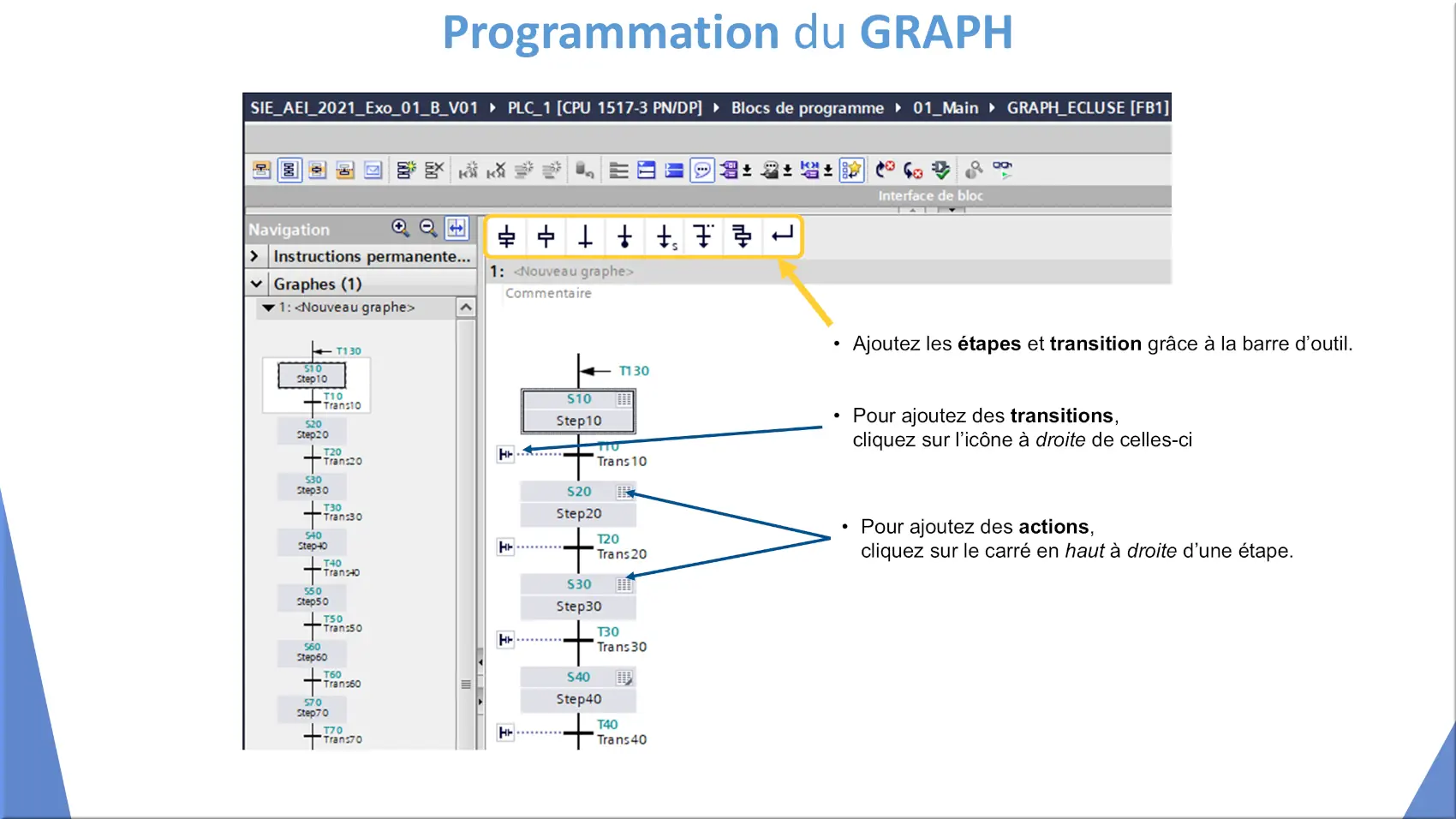

Programmation du GRAPH

Programmation du GRAPH

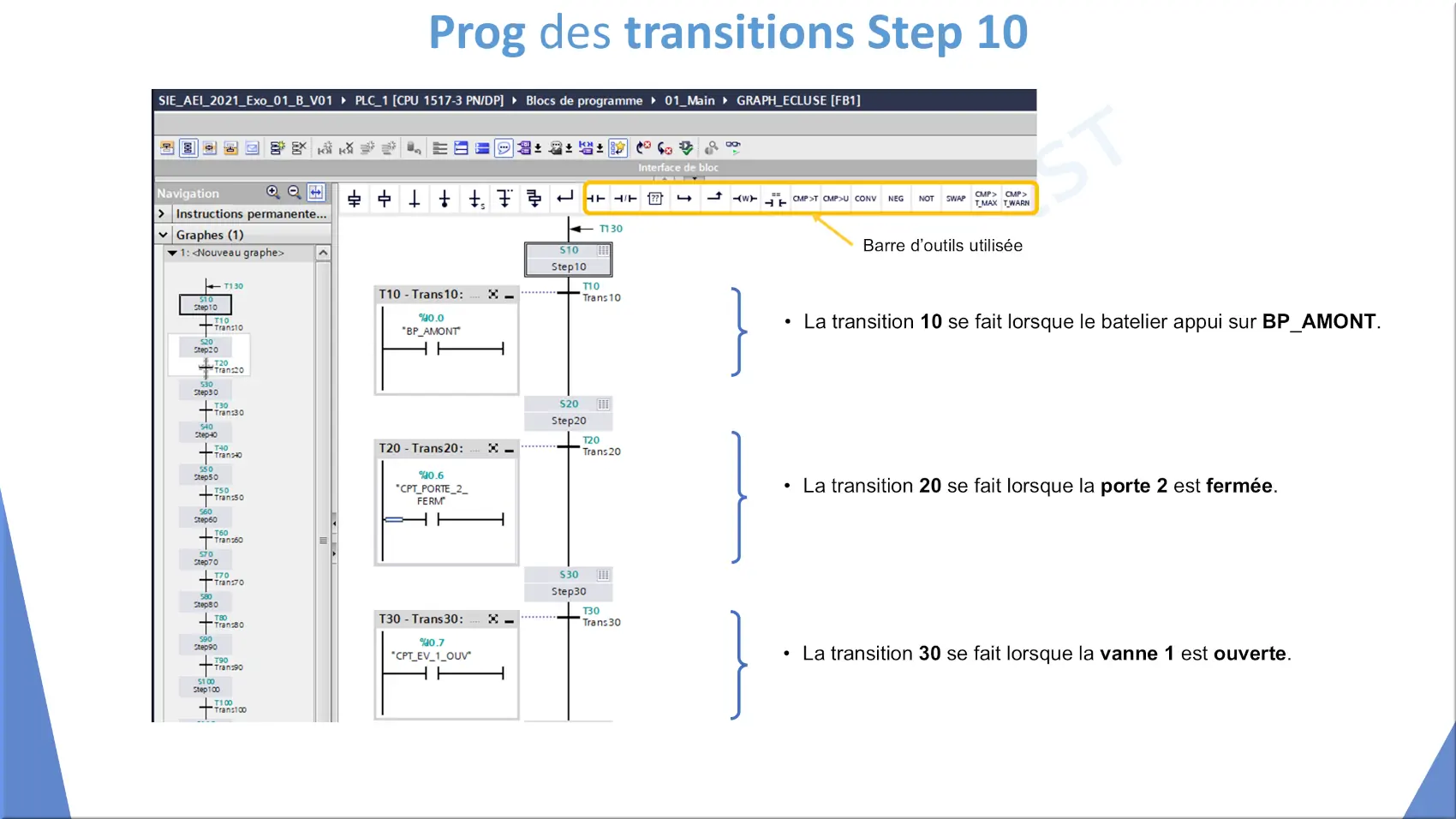

Prog des transitions Step 10

Prog des transitions Step 10

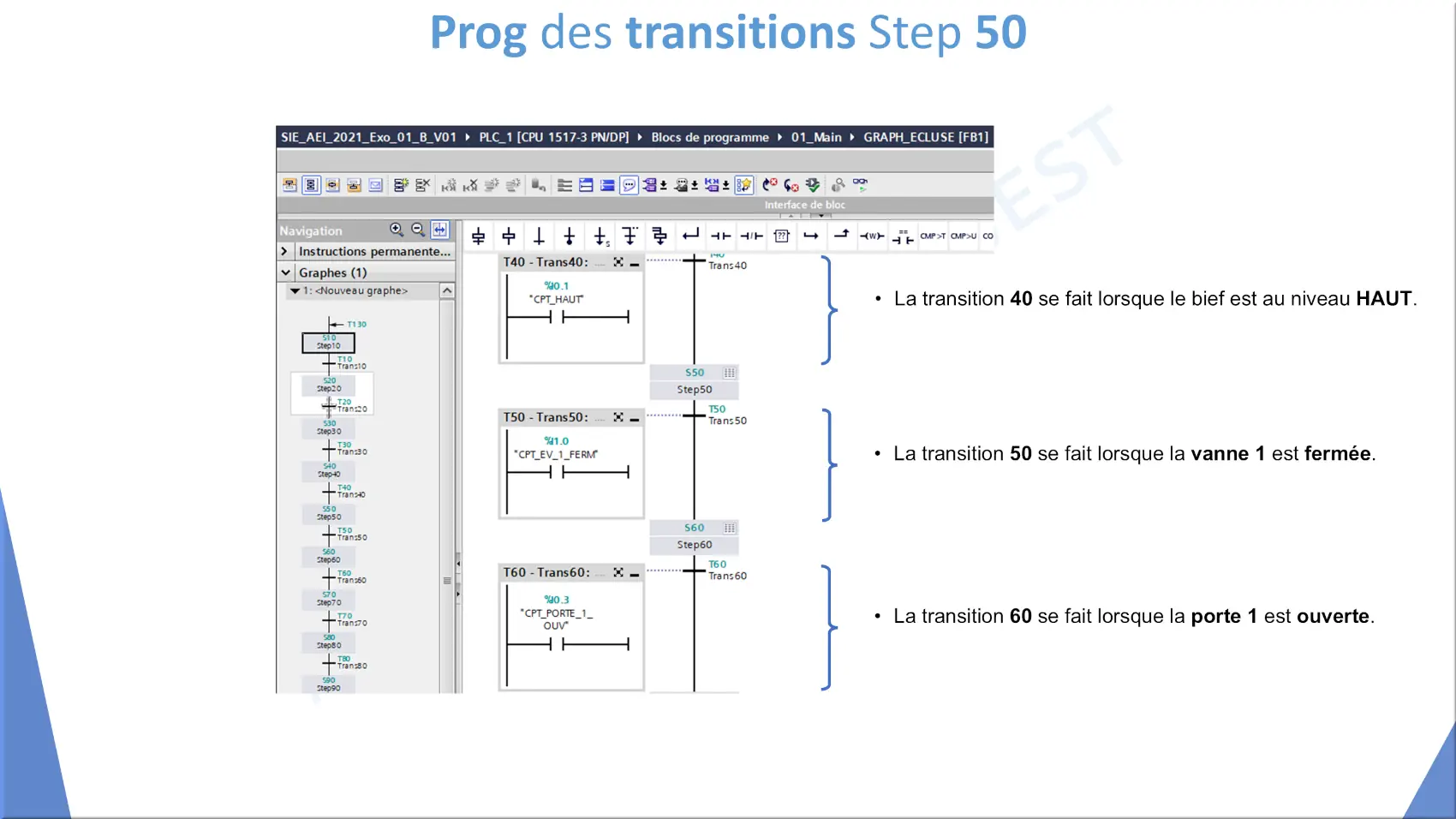

Prog des transitions Step 50

Prog des transitions Step 50

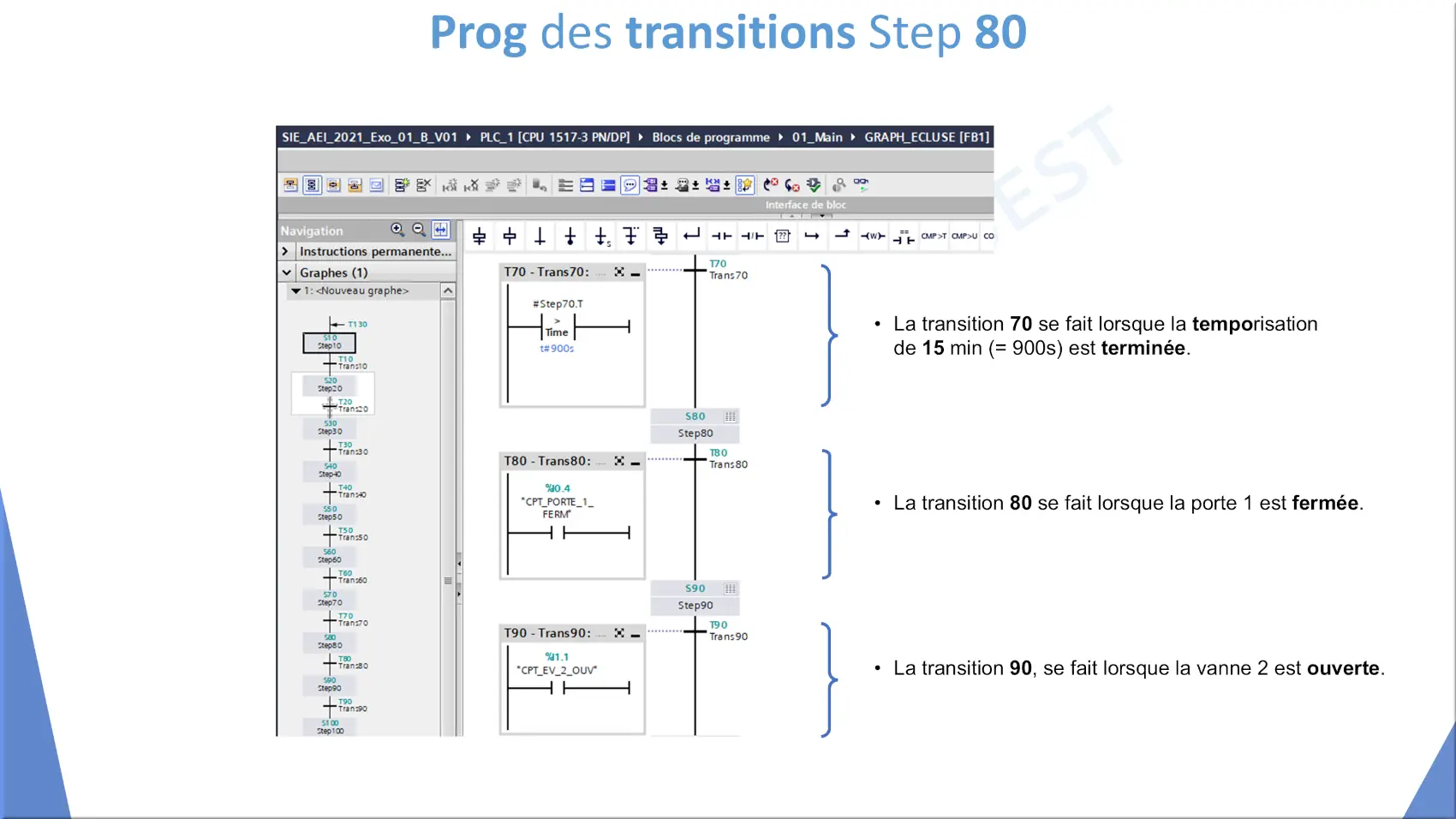

Prog des transitions Step 80

Prog des transitions Step 80

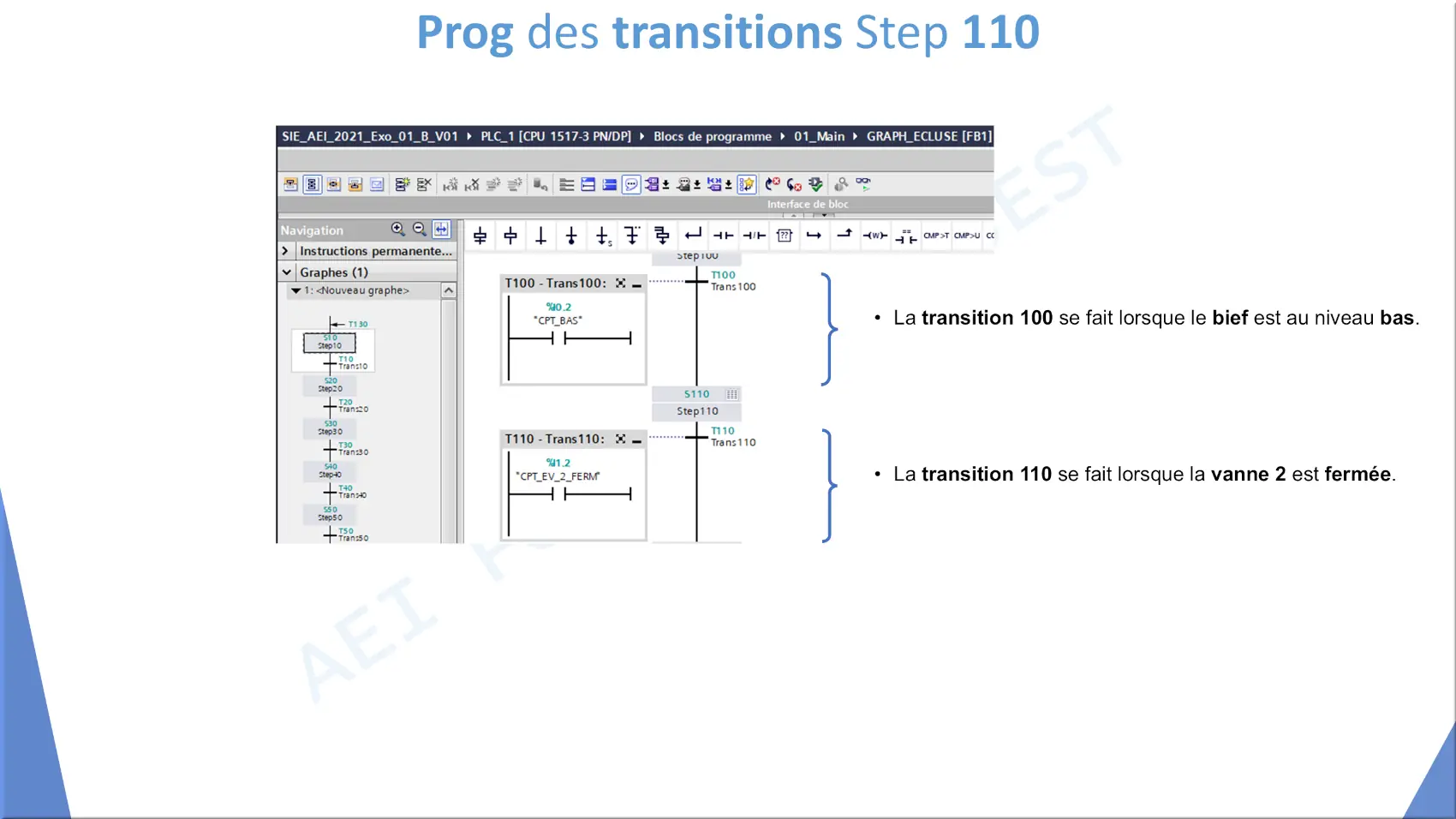

Prog des transitions Step 110

Prog des transitions Step 110

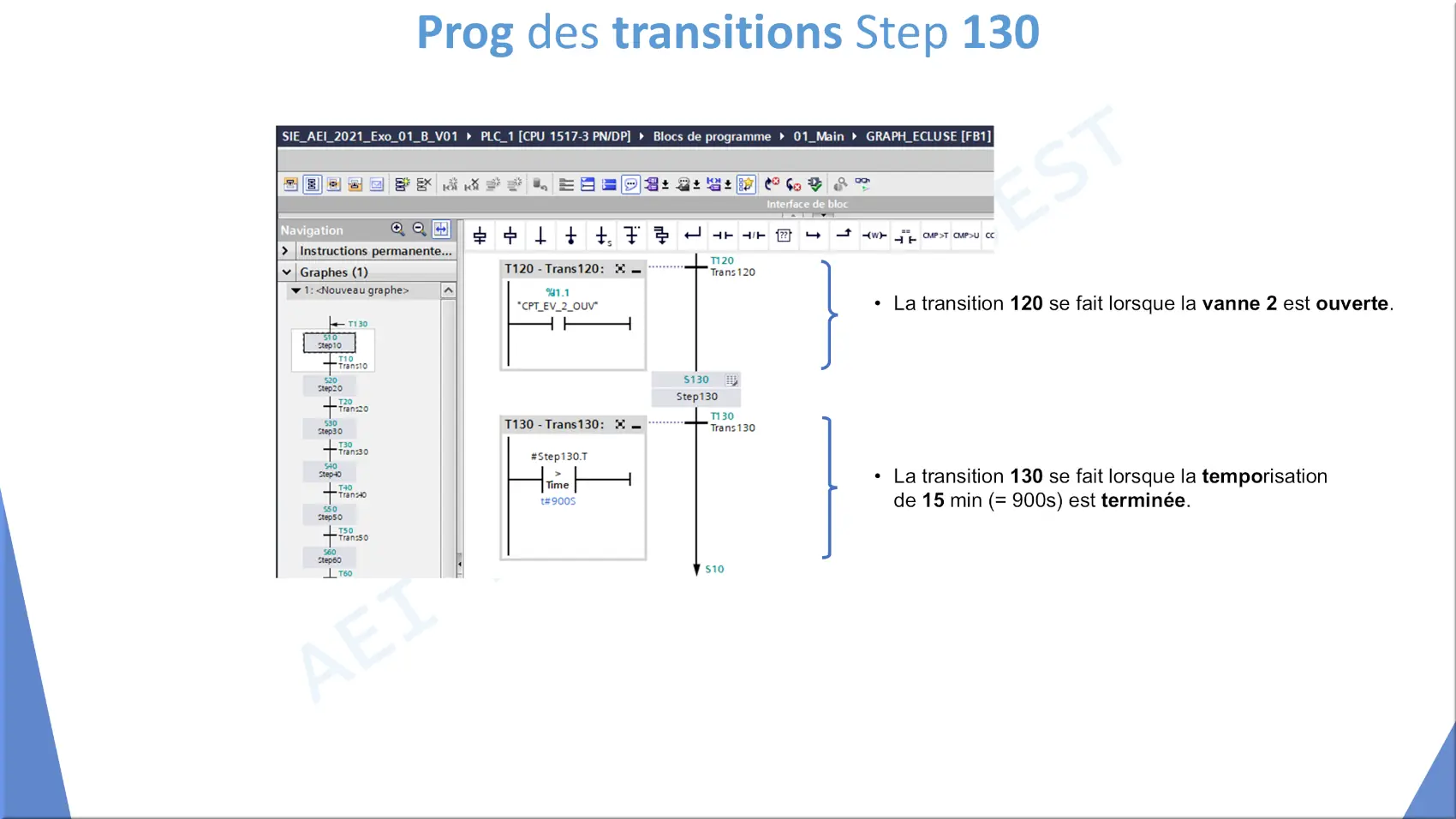

Prog des transitions Step 130

Prog des transitions Step 130

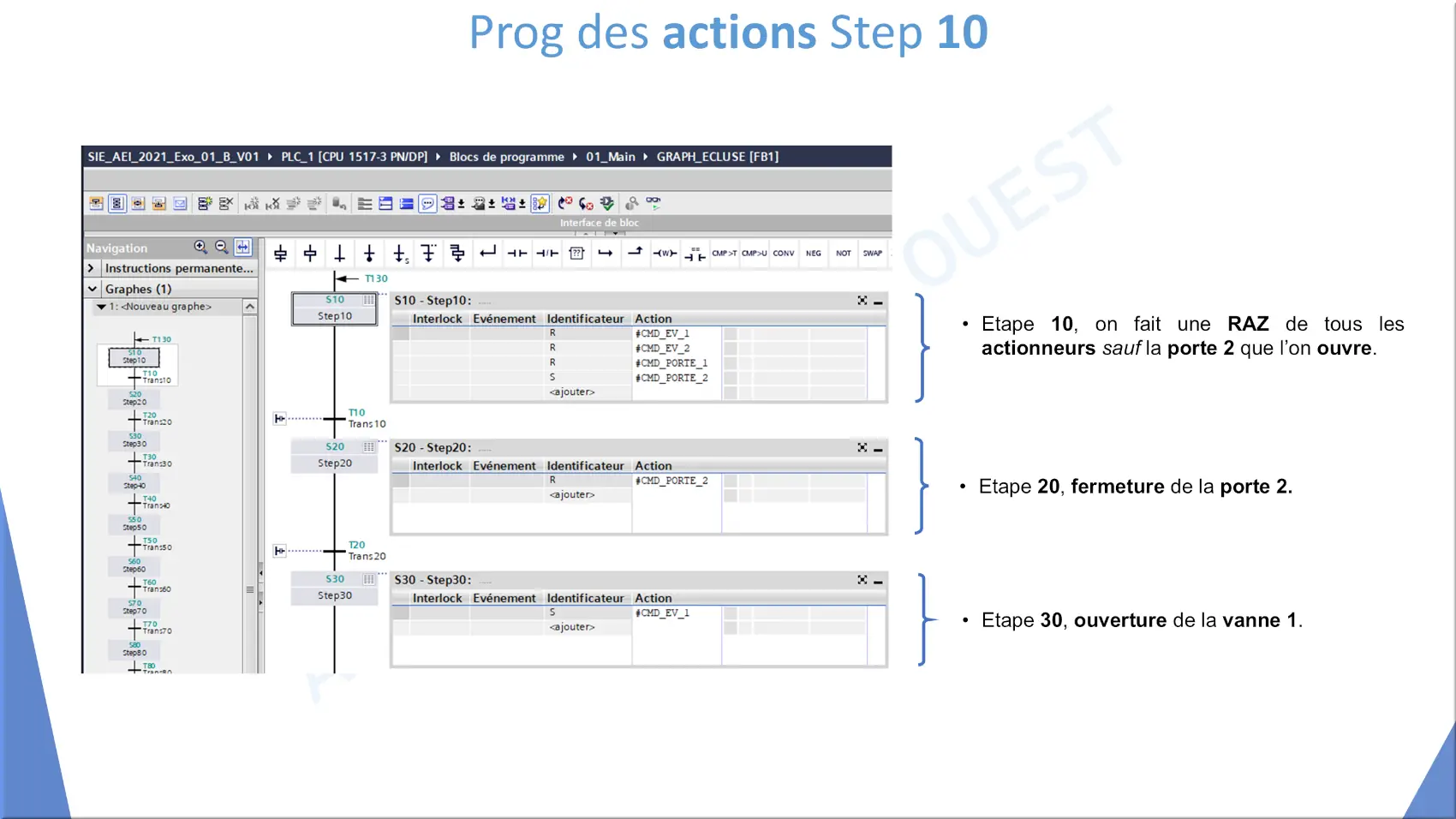

Prog des actions Step 10

Prog des actions Step 10

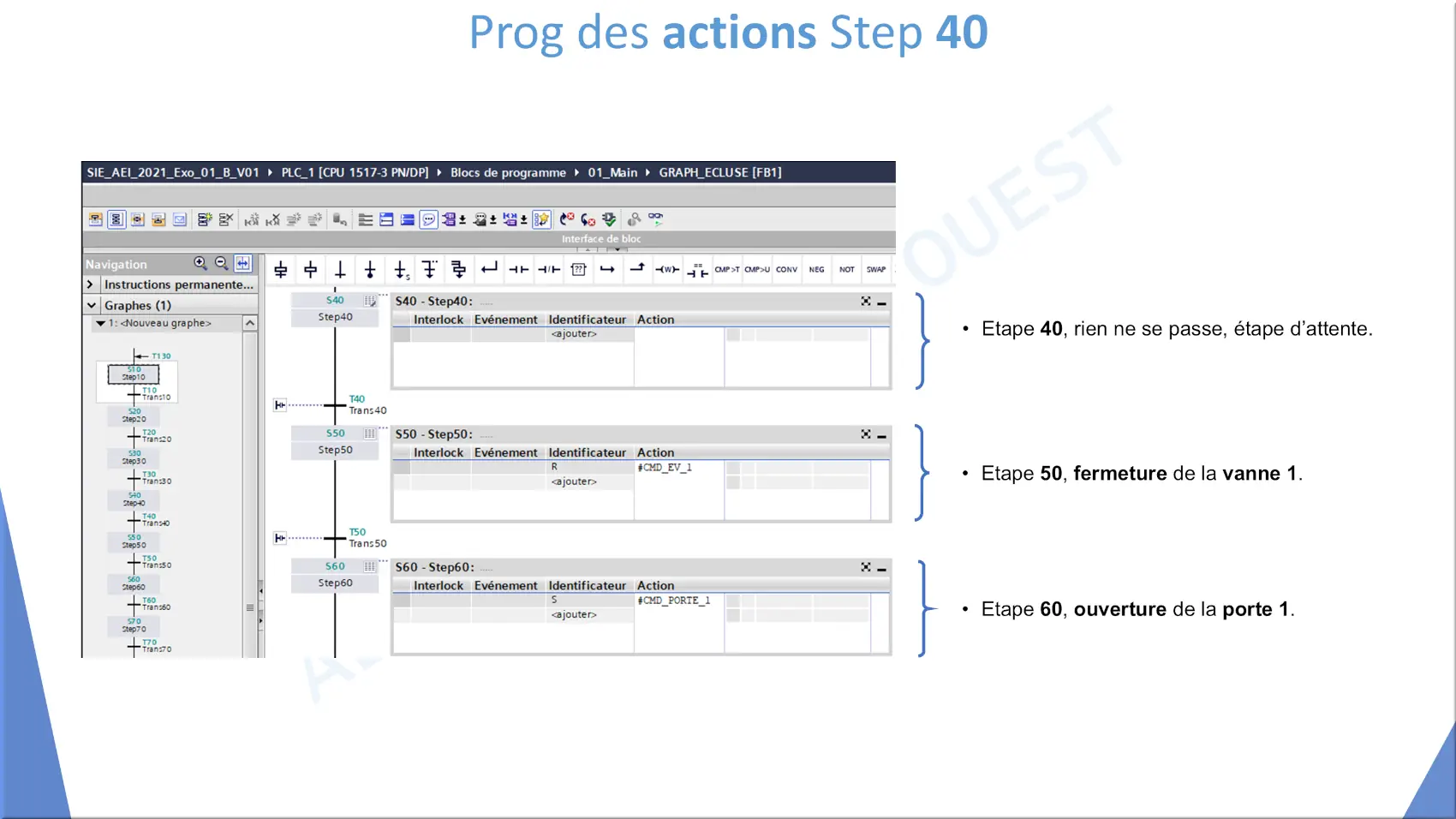

Prog des actions Step 40

Prog des actions Step 40

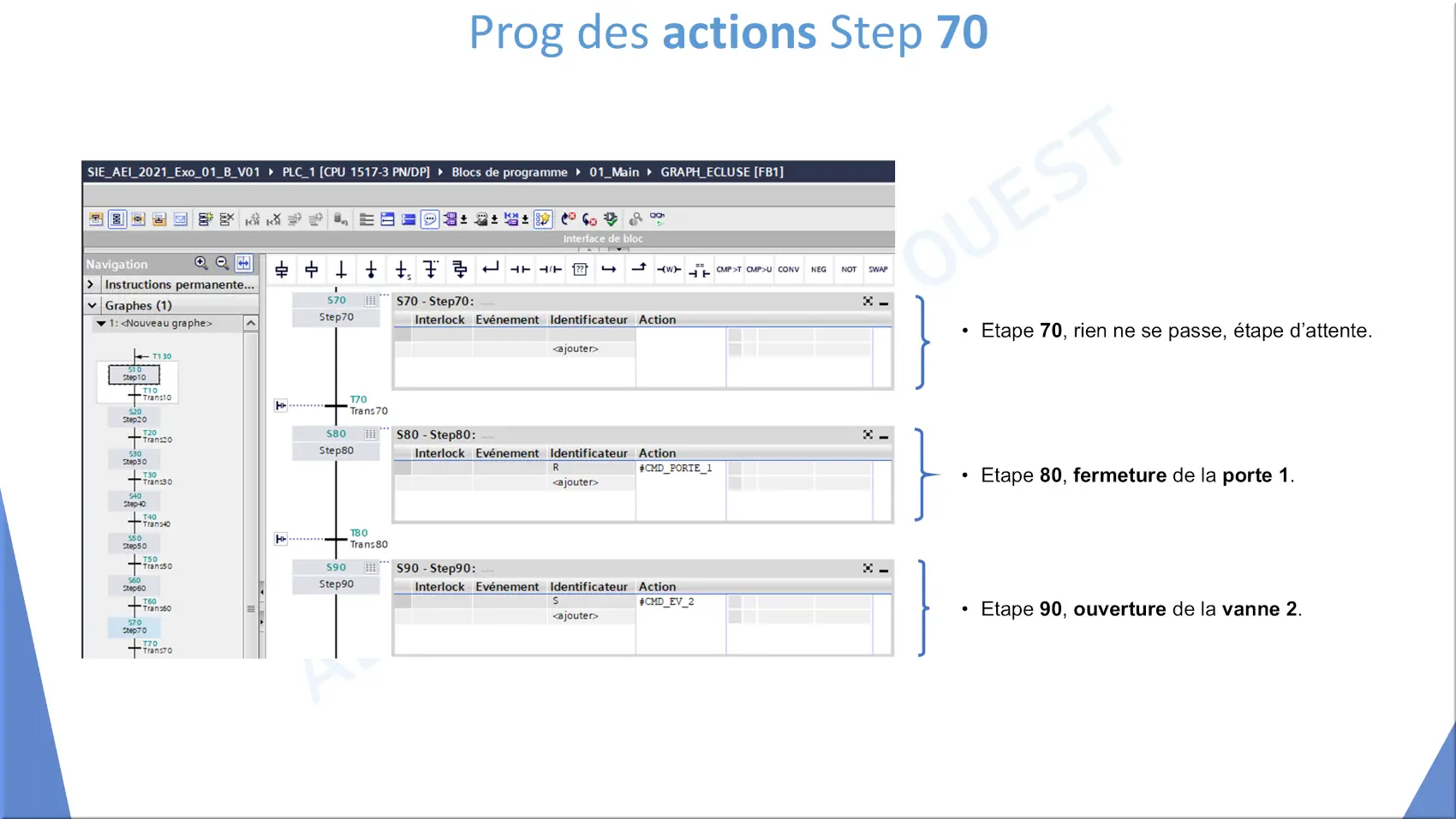

Prog des actions Step 70

Prog des actions Step 70

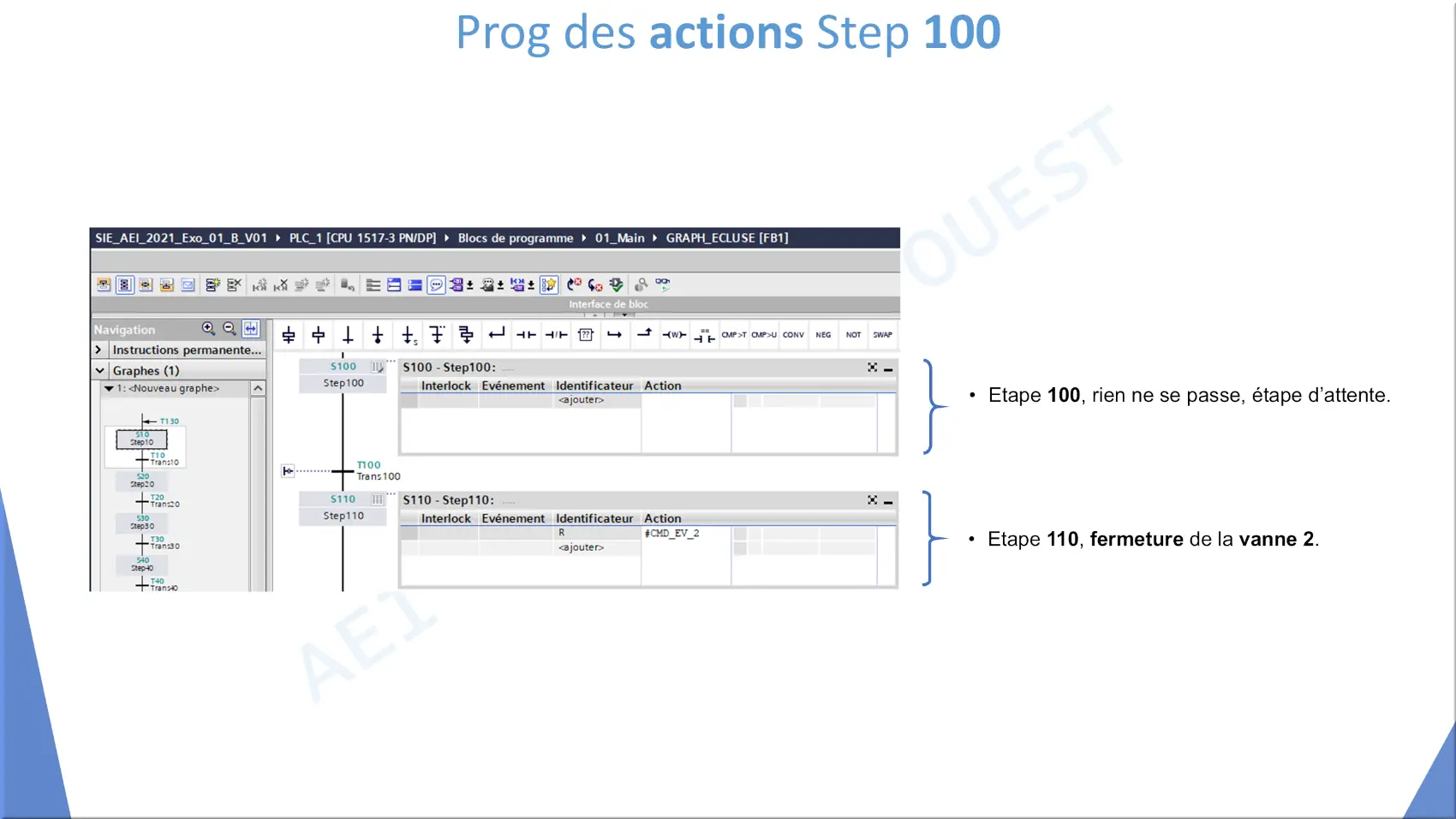

Prog des actions Step 100

Prog des actions Step 100

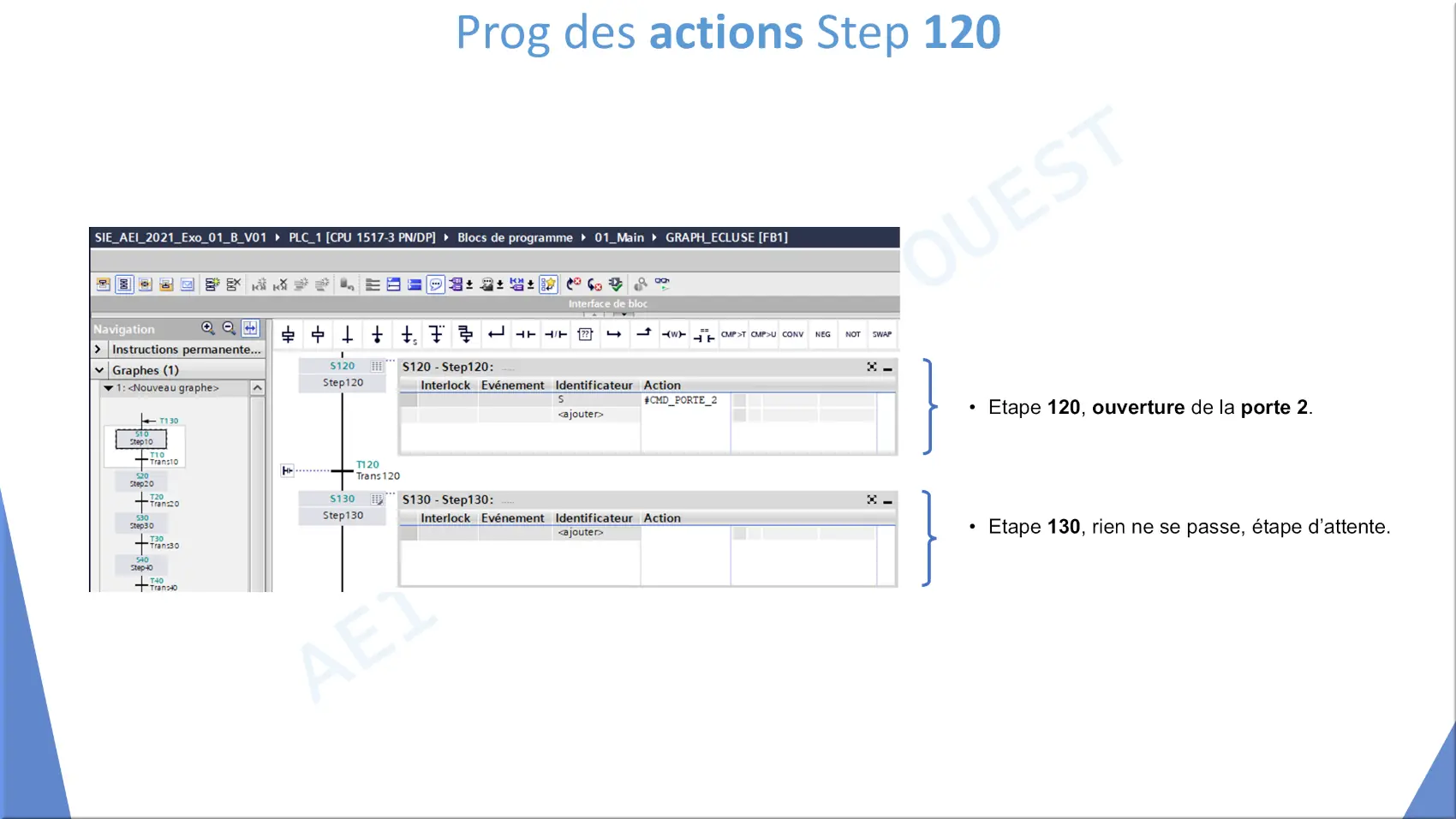

Prog des actions Step 120

Prog des actions Step 120

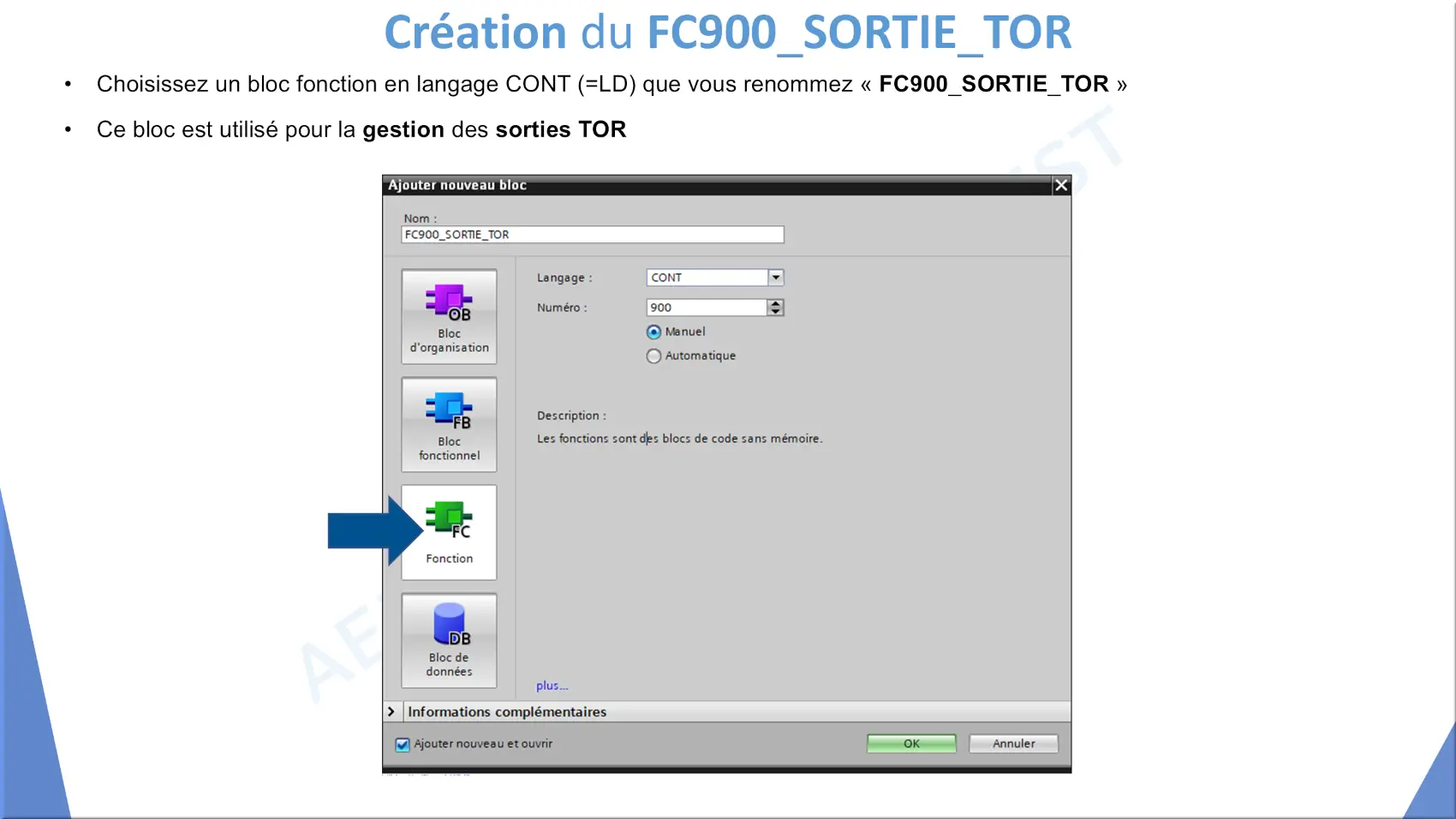

Création du FC900_SORTIE_TOR

Création du FC900_SORTIE_TOR

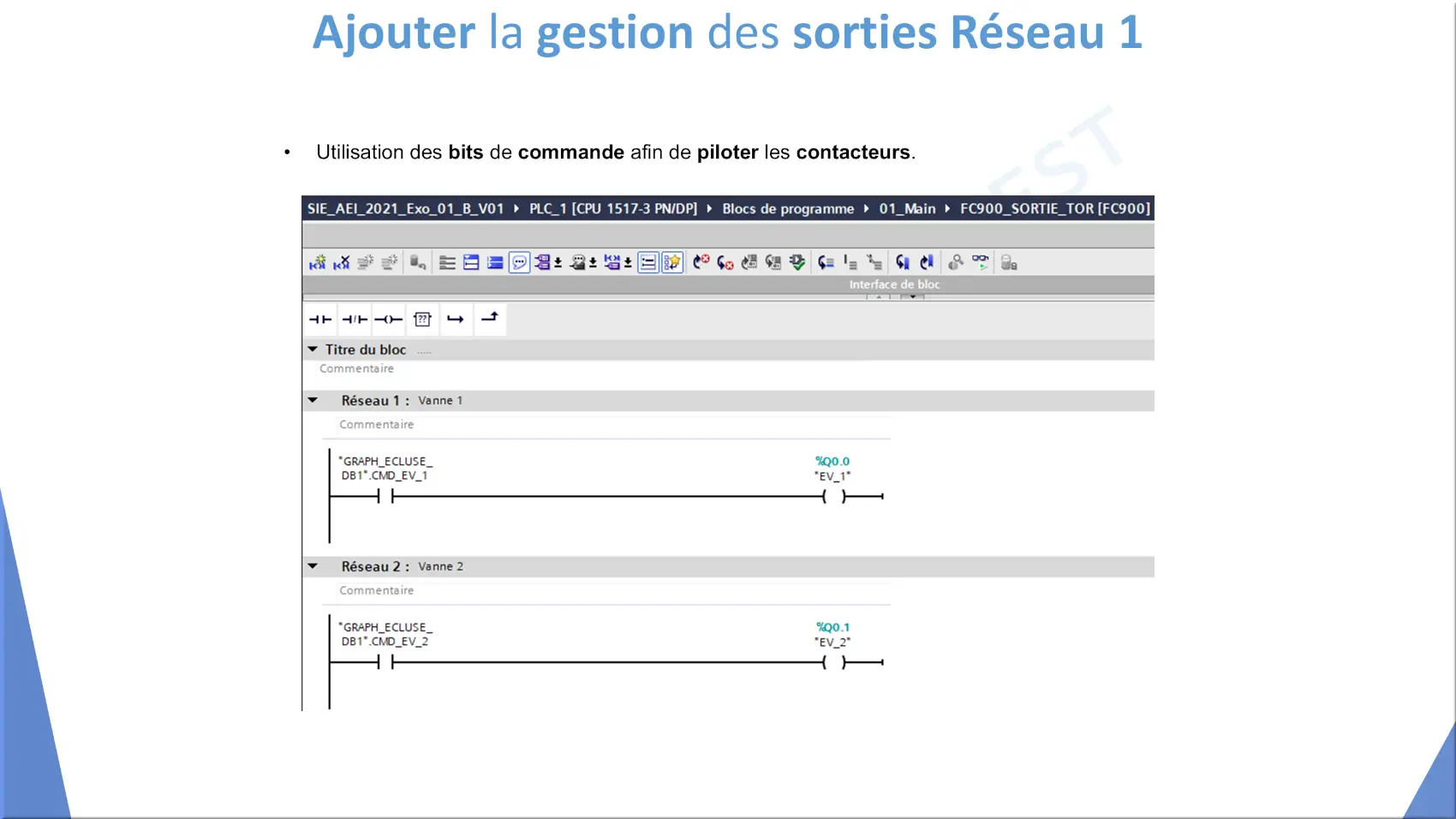

Ajouter la gestion des sorties Réseau 1

Ajouter la gestion des sorties Réseau 1

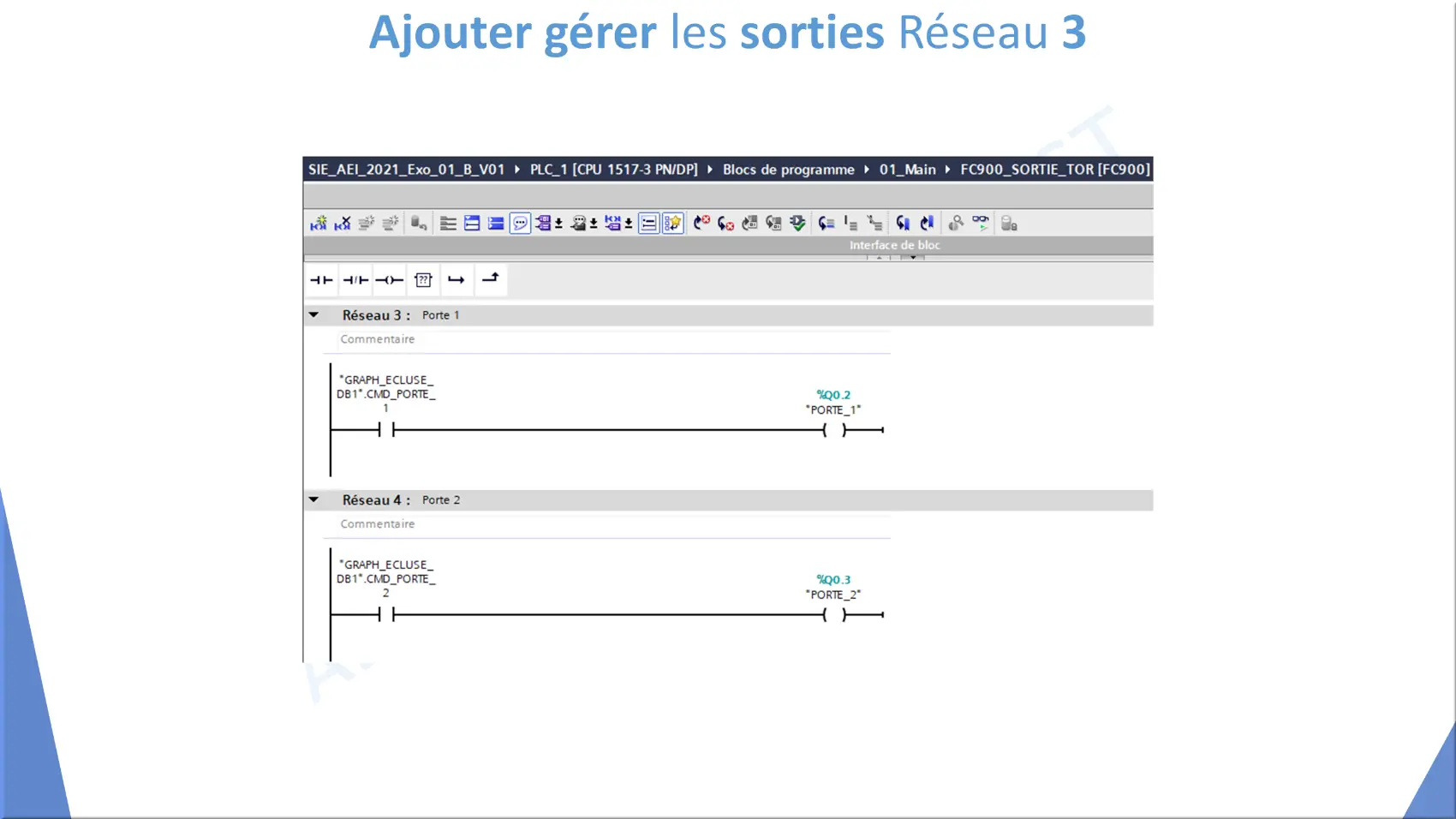

Ajouter gérer les sorties Réseau 3

Ajouter gérer les sorties Réseau 3

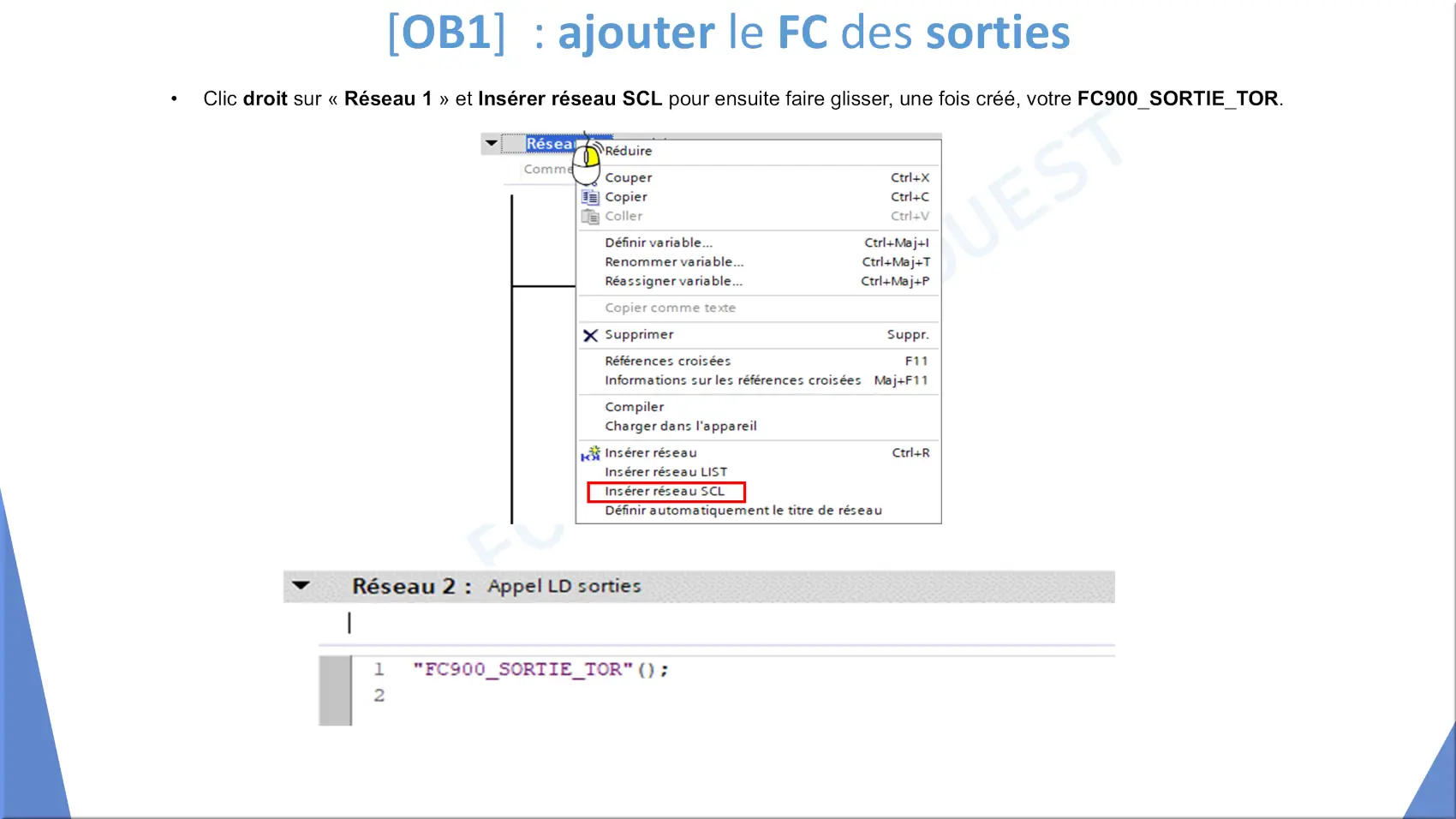

[OB1] : ajouter le FC des sorties

[OB1]  : ajouter le FC des sorties
